316L防爆配电箱IIC（以下简称配电箱），按GB3836.2000≤暴炸性气体环境用防爆电气设备≥规程设计和制造。防爆标志：ExdeIICT4Gb，可适用于具有可燃性气体与空气形成的暴炸性混合物（其混合物属于IIA,IIB,IIC类T1~T6组）及以下的场所，但周围介质中不含油损坏金属绝缘的活动性化学物质，供交流50HZ、220V/380V的线路中，作为电力设备的控制之用。

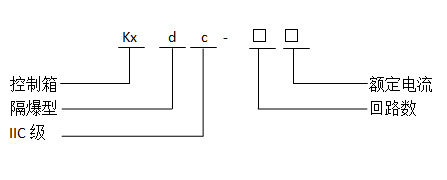

型号含义

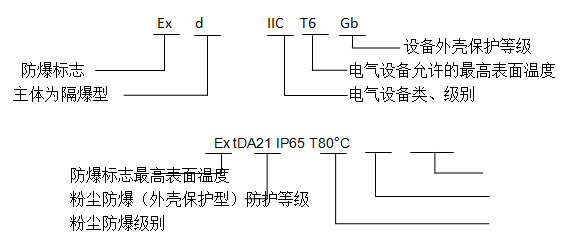

防爆标志含义

使用环境

工作温度为-20°C~+40°C

• 海拔不超过2000米

• 周围属于IIA、IIB 、IIC类T1~T6组暴炸性混合物的危险场所。

• 相对湿度不大于90%（+25°C）

• 户内、户外均可使用。

• 无剧烈冲击和振动场所。

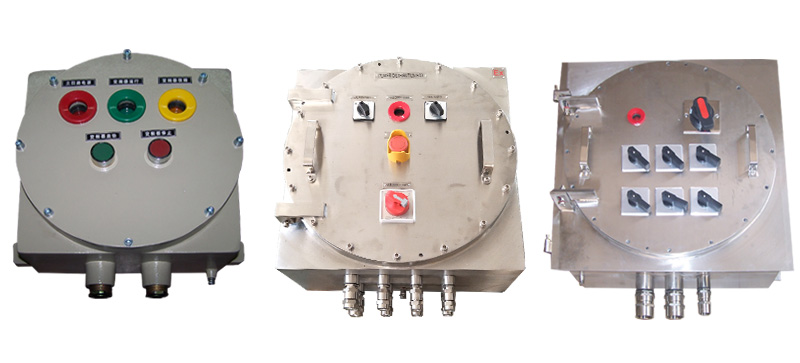

结构概述

配电箱的外壳是用强度不锈钢或优质钢板焊接制成，内腔空气开关，通过盖上的手柄及传动机构操作开关，盖和体用螺丝紧固，盖上标明“严禁带电开盖”警告牌以报安全，主副腔有接线连接端子，引出线口中用G3/4~G2的钢管或不同外径橡胶电缆作进出线用。

注意：隔爆箱的出线口要求为一个口仅能走一根线，若需多根线进一个口，请选用多芯电缆。例如5根2*1mm2电缆，需走5个口，或换为10*1mm2电缆再走一个口。

若出现无法选用多芯线的情况，请选用以下办法：

• 环氧树脂胶封：见产品胶粘结合面指导书

• 防爆胶泥封堵。

使用与维护

• 安装使用前检查有无符合要求的防爆标志及警告牌标志。

• 安装好后检查紧固件应完整无缺损。

• 检查或维修前应断开电源再打开盖子。

• 非操作人员不能随便操作。

• 应定期进行检查，如发现不正常现象应立即进行修理，装卸时注意保护隔爆面。修理完毕后应在隔爆面上涂204-1防锈油，以防锈蚀。

• 应定期进行修理、打扫、清理时用干净擦布进行，不能使用化学清洁剂，以免损坏漆层。

• 若接线工作无法在短时间内完成，而箱体门需要常开的情况下，必须在每日接线工作结束后，用螺丝固定箱体的四个角，避免箱门常开。

运输与贮存

• 配电箱在运输中避免剧烈的冲击和震动

• 配电箱应贮存在通风干燥的仓库中。

技术参数

• 1) 执行标准：GB3836.1 、GB3836.2 、GB12476.1、GB12476.5

• 2) 额定电压：AC380V/AC220V额定总电流：≤400A

• 3) 防爆等级：Ex d IICT4Gb/ExtDA21IP65T130℃

• 4) 防护等级：IP65

• 5) 引入口规格： G/M/NPT螺纹1/2”~4”
